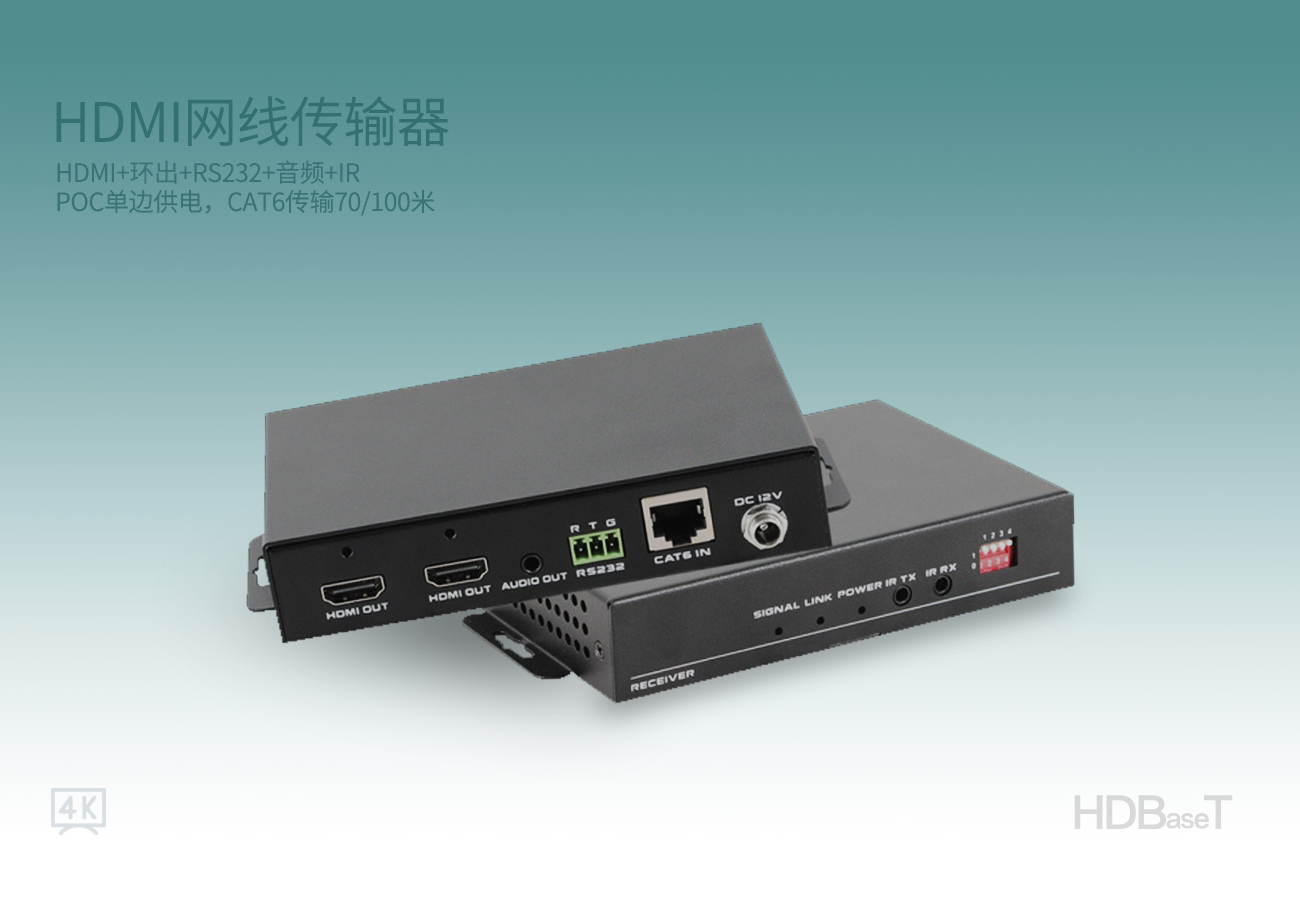

70米HDMI網線傳輸器（帶環出）
BTEH70L HDBaseT協議 70米HDMI網傳 音頻加解嵌 HDMI環出 EDID管理；支持19英寸集中供電機箱安裝，滿配12臺
規格
BTEH70L

描述
BTEH70L傳輸器是一款集HDBaseT技術的傳輸器，此款產品是一款無壓縮、無損失、無延遲的HDMI信號傳輸設備，適用于高清遠距離傳輸?shù)母鞣N要求，可和其他HDBaseT產品配套使用，信號通過單根CAT5E/CAT6/CAT7網線傳輸?shù)淖钸h(yuǎn)距離可達70米，兼容HDTV所有分辨率，支持HDMI2.0協議，最大支持4K60Hz的分辨率，該產品具有雙向RS232通訊功能和雙向紅外發射和接收功能，可實現遠距離遙控信號傳輸，支持遠程POC供電，支持音頻的加嵌和解嵌功能，支持發射環出功能，最多可同時接入三臺顯示器，支持EDID的智能管理。該產品用途廣泛，可應用于多媒體會議室、多媒體教室、電影院等場合。



傳輸距離（用Cat5e/6/7線纜）

-70米： 1920x1080p HD video@60Hz

支持超清4K @30Hz信號傳輸，帶寬高達10.2Gbps，支持HDMI2.0

支持發射環出，接收雙HDMI口輸出

支持音頻加嵌功能（發射端）和音頻解嵌功能（接收端）

支持EDID管理功能（發射端）

傳輸雙向IR信號和雙向RS232控制信號

雙向電源傳輸POC (Power over Cable) ，12v電源（發射到接收或者接收到發射）

可視化LED指示燈指示電源工作狀態，設備運行狀態，網線連接狀態

網線采用標準的IEEE-568B線序

型號
BTEH70L-T
BTEH70L-R
輸入
2XHDMI，1X3.5MM音頻,1XRS232，1XIR_TX，1XIR_RX
1XHDBaseT
輸出
1XHDBaseT
2XHDMI，1X3.5MM音頻,1XRS232，1XIR_TX，1XIR_RX
協議標準
支持HDMI2.0和HDCP協議，支持EDID智能管理
分辨率
480i,576i,480p,576p,720p,1080i,1920x1080p60Hz，3840x2160/30Hz,3840X2160/60 4096X2160/24Hz
支持色彩空間
1080p: 36Bit Deep Color 4K: 24Bit True Color,  4:4:4
數據速率
10Gbps
傳輸距離
CAT6線纜：1080p60Hz傳輸距離70米    4K30Hz,4K60HZ傳輸距離35米
尺寸
152×100×27（mm）
重量
200g（不含包裝和電源）
電源
AC：100-240V 50/60Hz 1.5A Max  DC：12V 1500mA
功耗
≤11W
工作濕度
10%-90%
工作溫度
0℃-50℃
