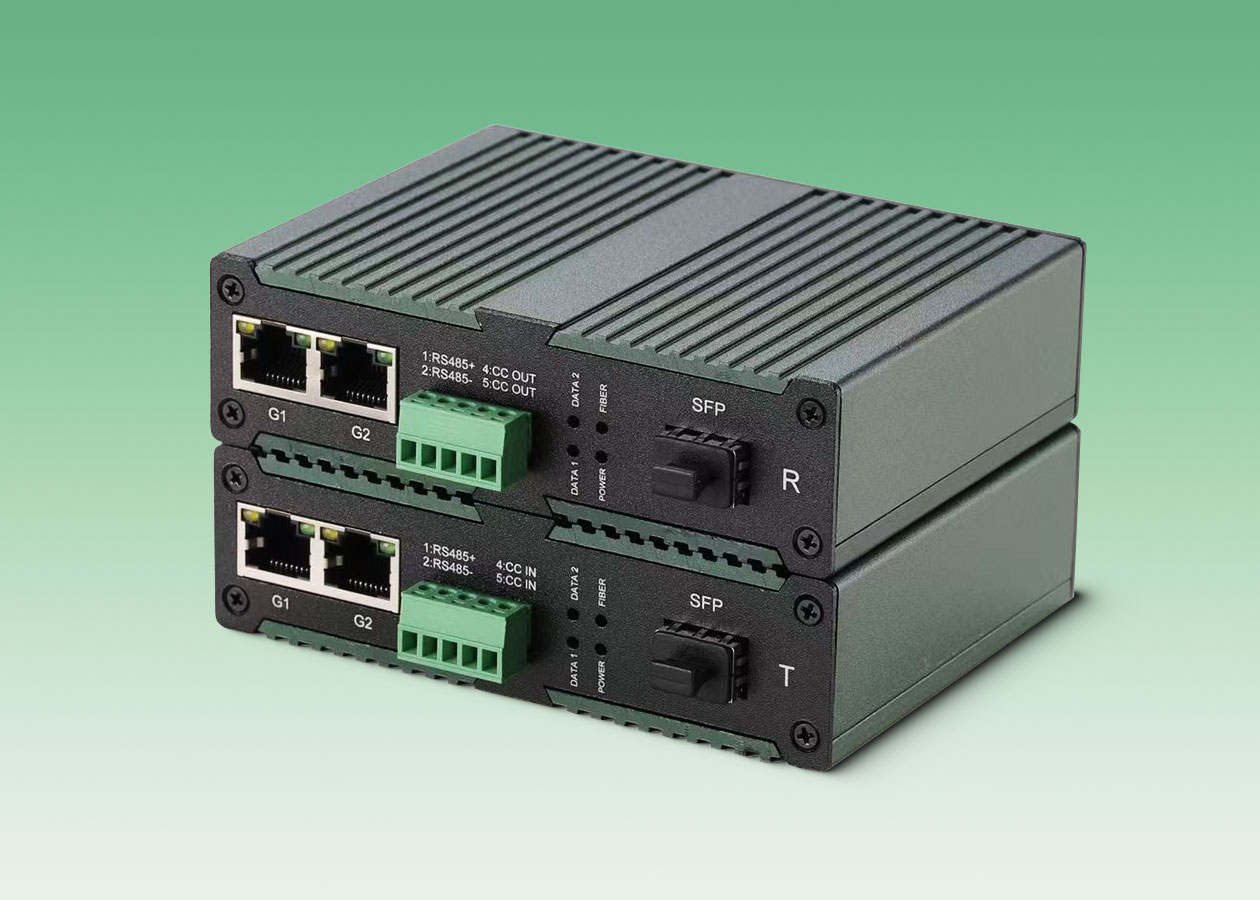

工業級多業務光端機
2路千兆以太網+RS232/485/422+開關量；單模單芯20公里，工業級寬溫設計、卡軌安裝、IP40防護等級
規格
BTFG32DC
描述
工業級多業務光端機系列是通過一芯光纖可傳輸千兆以太網，RS485/422/232/開關量信號，實現同步、無失真、高質量的傳輸。該系列設備采用FPGA純硬件架構設計，全數字傳輸技術，可滿足用戶的需求，安裝簡便易行，無需進行現場調節，其光模塊和核心電路性能穩定，適用于不同的工作環境。針對IP超市、工業自動化、機器視覺、道路交通等項目，具有易于安裝調試，免維護，性能穩定等優點。該光端機使用全工業級寬溫度范圍設計，同時由于使用光纖做為傳輸介質，因此性能卓越，耐高溫、嚴寒，可以有效的防止強電磁波輻射干擾、雷電沖擊和電源浪涌，通信質量穩定、可靠。




  • 采用高速FPGA純硬件架構設計，實現了全數字，同步傳輸；
  • 支持2路千兆電口，電口支持 10/100/1000Mbps 自適應；
  •  符合IEEE802.3，IEEE802.3u，IEEE802.3z 標準；
  •  RS485/422/232串口數據透明傳輸，波特率最高可達520 kbps；
  • Contact closure(開關量)光電隔離設計;

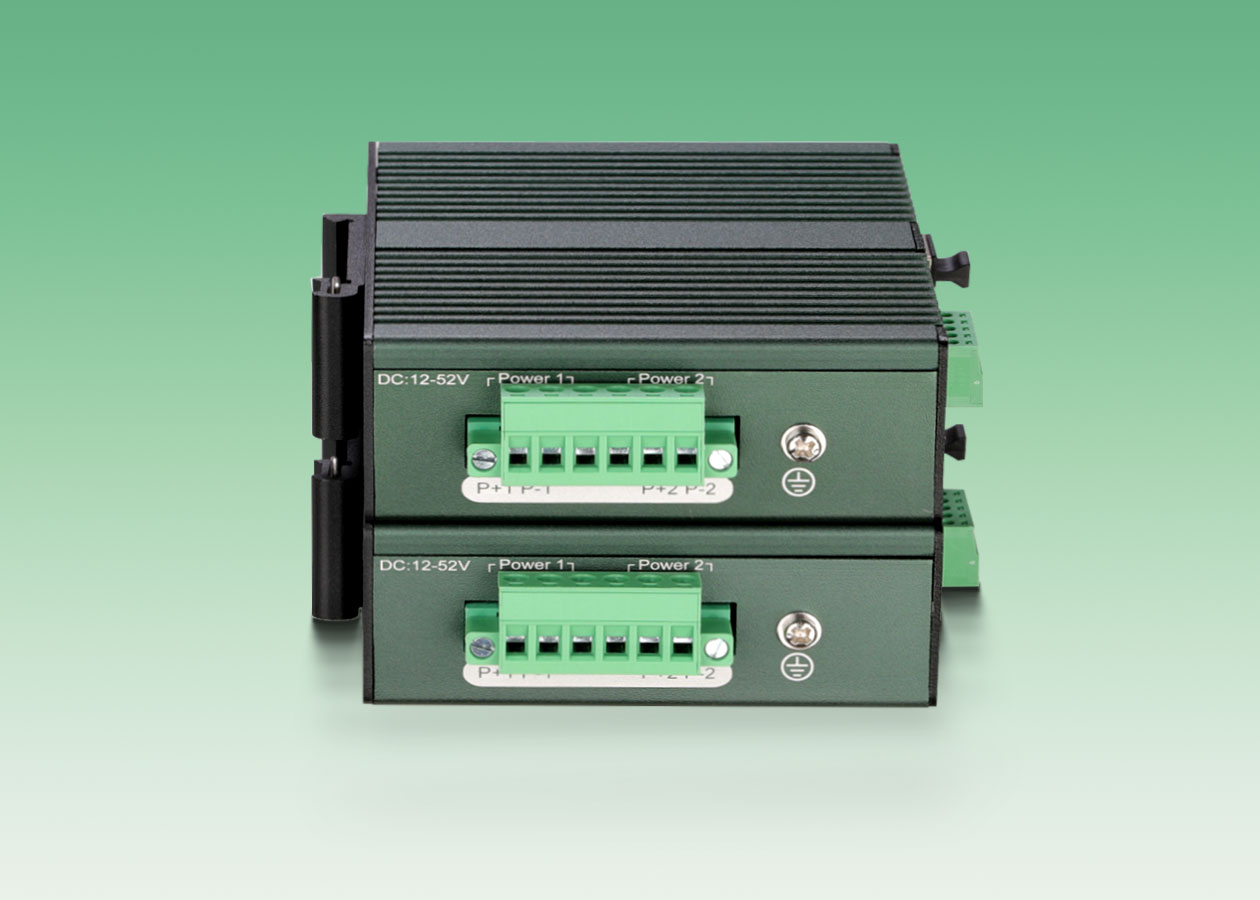

  • 支持寬壓DC12~52V輸入，支持雙電源接口，內置過流保護，具有輸入防反接功能；
  • 支持防雷、防靜電和抗電磁干擾能力；
  • 符合IP40等級防護標準，支持防震、防塵；
  • DIN卡軌式安裝，無風扇，低功耗設計；
  • 采用高強度鋁合金殼體，耐沖擊，防腐蝕，堅固耐用

光器件指標
波長
850nm（多模雙纖）1310nm/1550nm（單模單纖）
速率
1.25G bps
發射光功率
＞-8db
接收靈敏度
＞-24db
光口
SC（FC/ST/LC可選）
傳輸距離
多模光纖，550m
單模光纖，20km
網絡指標
帶寬
10/100/1000M
轉換方式
介質轉換、存貯轉發/直通
標準
IEEE802.3 IEEE802.3uIEEE802.3z
循環檢測
支持
MAC地址表
2K
緩存器空間
2Mbit
極性反轉
支持
巨型幀
支持9216Bytes
端口隔離
不支持
流量控制
全雙狀態：流量控制, 半雙工狀態：背壓方式
誤碼率
<10^-9
RS485/422/232串口數據指標
標準
符合EIA RS-232，RS-485，RS-422標準
傳輸方式
同步傳輸
物理接口
工業接線端子
波特率
50 bps 至 520kbps（支持非標準波特率）
RS232
3線制（RXD、TXD、GND）、全雙工、點對點通訊
RS485
2線式（A、B）、半雙工、點對多主從通訊
RS422
4線制、全雙工
RS485電路指標
RS-485 上拉電阻/下拉電阻
4.7kΩ，4.7kΩ
RS-485 終端電阻
N/A、120 Ω 和 120 kΩ
開關量指標
電平類型
開關量（2線制）/單路
輸入電源范圍
5V
輸入電氣參數
干觸點(短接或斷開)
輸出電氣參數
干觸點(短接或斷開)
常開常閉
常開（默認）
業務端子物理接口/規格
工業端子/3.81mm
繼電器指標
輸出繼電器最大切換電壓
240VAC/30VDC
輸出繼電器最大切換電電流
120VAC/0.5A ,240VAC/0.25A ,30VDC/1A ,6VDC/5A
輸出繼電器機械耐久性
100000000次
繼電器最大輸出功率
30W
電源指標
輸入電流
25mA~125mA
輸入電壓
12V~52V
過載電流保護
支持
電源物理接口/規格
6-Pin工業接線端子/5.08mm
雙電源冗余備份
支持
電源功耗
<2W
防護
IP等級
IP40
電源浪涌防護
4KV/2KV（8/20us)
網口浪涌防護
4KV/2KV（10/700us)
抗靜電干擾
8K/15K
機械結構
機身屬性
鋁合金
產品尺寸
118*97*33mm
產品凈重
0.35KG/Pcs
安裝方式
卡軌式
包裝
重量
0.85KG/對
尺寸
250*140*75mm
配件
設備，導軌套件，電源適配端子，說明書，合格證
環境
工作溫度
-30°C ~+75°C
存儲溫度
-40°C ~+85°C
相對濕度
5 至 95%（非冷凝）
MTBF
>100000小時
BTFG32DC-工業級多業務光端機彩頁
序號
產品配置
光口可選
1
1路千兆網絡+2路雙向RS485（1路422）
SC/FC/ST/LC
2
2路千兆網絡+2路雙向RS485（1路422）
SC/FC/ST/LC
3
1路千兆網絡+2路正向開關量（干節點）
SC/FC/ST/LC
4
2路千兆網絡+2路正向開關量（干節點）
SC/FC/ST/LC
5
1路千兆網絡+2路雙向RS232
SC/FC/ST/LC
6
2路千兆網絡+2路雙向RS232
SC/FC/ST/LC
7
1路千兆網絡+1路雙向RS232+1路雙向RS485數據
SC/FC/ST/LC
8
2路千兆網絡+1路雙向RS232+1路雙向RS485數據
SC/FC/ST/LC
9
1路千兆網絡+1路正向開關量（干節點）+1路雙向RS485數據
SC/FC/ST/LC
10
2路千兆網絡+1路正向開關量（干節點）+1路雙向RS485數據
SC/FC/ST/LC
11
1路千兆網絡+1路雙向RS232+1路正向開關量（干節點）
SC/FC/ST/LC
12
2路千兆網絡+1路雙向RS232+1路正向開關量（干節點）
SC/FC/ST/LC
